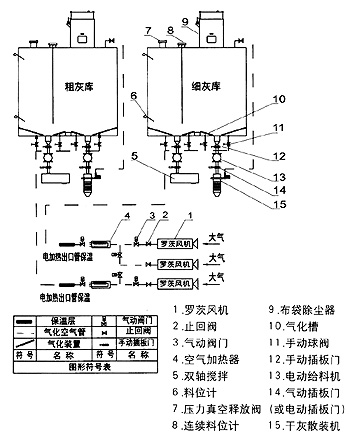

灰库系统由灰库本体、灰库气化风系统、卸料系统、库顶设备、料位计等组成,主要设备有:
1)灰库, 可根据用户要求,采用混凝土结构或钢结构,容积规格有100m3、200m3、300m3、500m3、800m3、1000m3、1500m3、2000m3、3000m3。
2)罗茨风机,采用法国HIBON公司原装主机,辅机采用法国技术,国内生产,转子采用三叶型,紊流小,噪音低,出口设置独特的Damper系统,可显著降低噪音,结构紧凑,独特的出口风温保护系统可保证设备安全可靠运行,设备不需冷却水。
3)空气电加热器,发热元件采用耐高温OCr27AL7M02,采用无水MgO作为充填材料,独特分次缩管成形技术,电热管导热,绝缘性优,在加热器内部设有导流板,加热均匀。空气电加热器与风机控制具备连锁功能和远传控制接口,当设备突然关机后重新启动时,控制柜可自动平滑调整。
4)气化槽,以排灰口为中心呈放射状布置在灰库底部,安装斜度15°,气化槽壳体采用模压成形技术,一次成形,气化板透气性好,强度高。气化总面积大于灰库底截面积的15%。
5)双轴搅拌机,灰库下部干灰加湿搅拌设备,湿度可调,并在进料口设置挡灰板,防止水雾反串,密封性较好,搅拌均匀,箱体底部分水岭的设置确保设备内无死角,剩灰率低。
6)干灰散装机,散装头采用三绳驱动,上升、下降平稳,散装头采用锥面加密风圈,装车时,密封性好,驱动电机为电磁铁制动式电机,可防止卸料头因失电而引起坠落造成意外,装卸过程自动化程度高。
7)电脉冲布袋除尘器,该产品是针对火力发电厂灰库、渣库工况条件专门设计的高效净化专用设备,它采用了先进的清灰技术,气体处理能力大,净化效果好,采用上抽式结构,滤袋采用涨圈式结构,使滤袋与多孔板贴合密封可靠,安装检修方便。
8)压力和真空释放阀,安装在干灰库顶部,连续运行。当灰库背压过高或负压过高时能及时动作,调整干灰库的工作压力在正常范围之内,使灰库不承受过高的正压或负压,从而保证灰库安全。
另外灰库系统中还设有高、低点料位计和连续料位计,能准确显示灰位的高低,确保灰库正常、安全可靠运行。
|
